CAD(キャド)とは？基本と主な用途、種類と選び方を解説

この記事では、キャド（CAD）についてわかりやすく解説します。CADは、コンピュータを活用して設計を行う技術で、多くの産業分野で重要な役割を果たしています。CADの基本概念から、その利点やメリット、さらには関連する応用技術であるCAMやCAEについても取り上げます。また、CAD技術の進化や将来の展望にも触れ、読者のニーズに応える内容を提供します。興味を持つビジネスパーソンにとって、CADの理解は競争力を高めるために必要不可欠です。ぜひ、この記事を通じてCADの魅力に触れてみてください。

CADソフトの導入について詳しくはこちら

CADとは何か？

CADの基本概念

CAD（Computer-Aided Design）とは、コンピュータを利用して製品や建築物などの設計を行う技術のことです。CADを用いることで、従来の手書きによる設計に比べて効率的に正確な図面を作成できるため、様々な分野で広く活用されています。CADでは、図形や寸法などの情報をコンピュータ上で入力し、簡単に編集・修正できる特徴があります。また、3Dモデルを作成することで立体的な視覚化も可能です。

CADの主な用途

CADは製造業、建築業、機械設計など幅広い分野で利用されています。製品や建築物の設計だけでなく、プロトタイプの作成やシミュレーションにも活用されています。CADを導入することで、設計の効率化や品質向上が図れます。

CADの利点

CADの最大の利点は、迅速な設計変更や修正が可能な点です。また、データの保存・管理がしやすく、共有も容易です。これにより、生産性の向上やヒューマンエラーの軽減が期待できます。さらに、3Dモデルを活用することで、製品の形状や機能をリアルに確認できるため、顧客とのコミュニケーションにも役立ちます。

CADの種類と選び方

2D CADと3D CADの違い

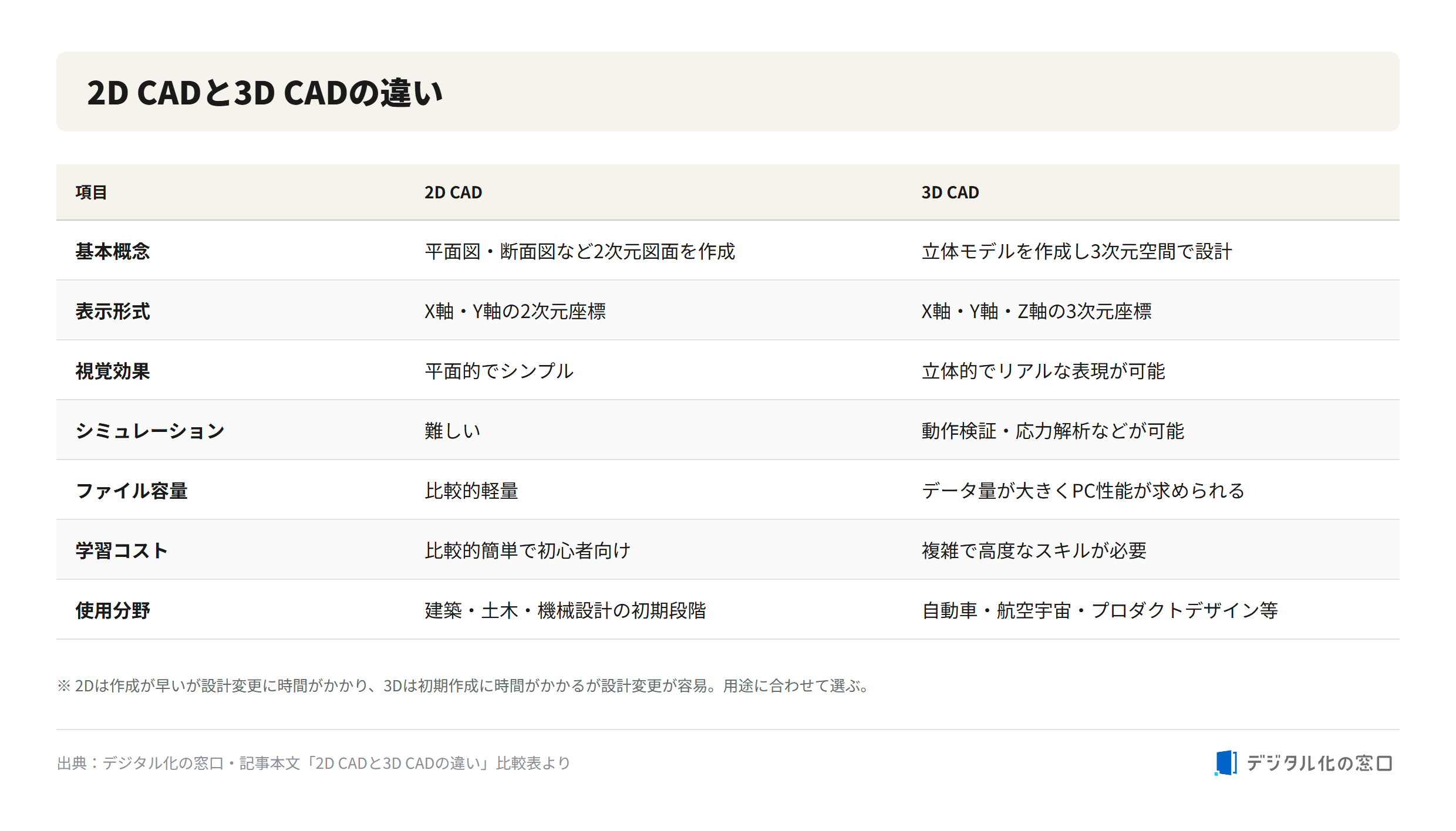

2D CADは平面的な図面を作成するのに対し、3D CADは立体的なモデルを構築できます。プロジェクトの性質や要件に応じて適切なCADを選ぶことが重要です。以下の表にて２DCADと3DCADの違いについて確認できます。

CADソフトウェアの比較

市場にはさまざまなCADソフトウェアが存在します。機能や使いやすさ、価格を比較検討し、自社のニーズに合ったソフトウェアを選ぶことが大切です。また、拡張性やサポート体制も考慮しましょう。製品を選ぶうえでの基本的な選定ポイントは以下の通りです。

CADツールの選定ポイント

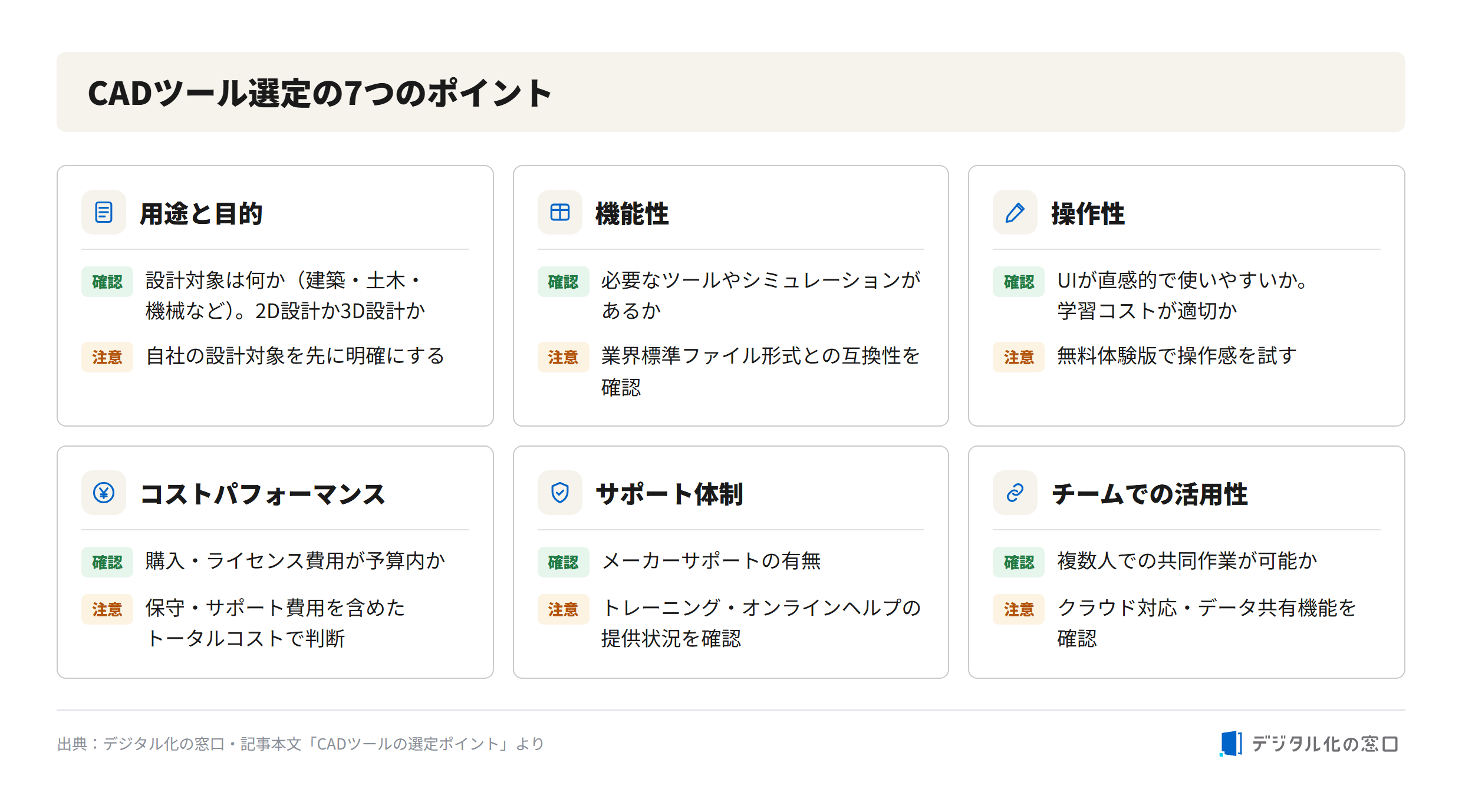

CADツールを選定する際には、業界やプロジェクトの要件に合致するかどうかを確認することが重要です。操作性やデータの互換性、将来的な拡張性も考慮しましょう。選定する上での基本的なポイントは以下の通りです。

1. 用途と目的
2. 機能性
3. 操作性
4. コストパフォーマンス
5. サポート体制
6. ハードウェア要件
7. チームでの活用

CADの応用技術「CAM」とは

CAMの役割と概要

CAM（Computer-Aided Manufacturing）は、CADで作成したモデルを元に、製造工程を自動的に制御する技術です。CADのデータを元にNC工作機械を制御し、部品や製品を加工することが可能です。

CADとCAMの連携

CADとCAMを連携させることで、設計と製造の一貫性が保たれ、効率的な生産が実現します。設計変更にも柔軟に対応できるため、製造プロセスの最適化が可能です。

CAMの利用例と効果

CAMを活用することで、高度な加工作業や複雑な形状の製品を効率的に製造できます。また、生産ラインの効率化や加工精度の向上にも貢献します。結果として生産コストの削減が期待できます。

CADの応用技術「CAE」とは

CAEの基本原理

CAE（Computer-Aided Engineering）は、CADで作成したモデルを解析し、製品の性能評価や耐久性を検証する技術です。物理的なテストや試作を行う前に、コンピュータ上でシミュレーションを行い、製品の性能を評価します。

CADとCAEの関係

CADとCAEは補完関係にあります。CADで設計したモデルをCAEで解析することで、製品の強度や耐久性、熱や流体の挙動を評価し、設計の改善に役立てることができます。

CAEの実践的な活用

CAEを活用することで、製品の開発プロセスを効率化し、コストと時間の削減が可能となります。また、製品の品質向上や競争力の強化にも寄与します。

CADと関連技術の将来展望

CAD技術の進化と未来

CAD技術は常に進化しており、より高度な機能や使いやすさが求められています。AIや機械学習の導入により、よりスマートな設計が可能になると期待されています。

CADとAI、IoTの融合

CADとAI、IoTの融合により、設計と製造のプロセスがより効率的に統合されます。自動化された製造工程やリアルタイムのデータ連携が可能になることで、生産性と品質が向上します。

CADにおける持続可能性の重要性

CADの持続可能性の向上が重要な課題となっています。省エネルギー設計や廃棄物の削減など、環境への配慮や資源の効率的な活用が進み、社会的な貢献が期待されます。

まとめ

この記事では、キャド（CAD）について詳しく解説しました。CADは、コンピュータを活用して設計を行う技術であり、製造業や建築業など幅広い分野で活用されています。CADの基本概念や主な用途、利点とメリットについて理解しました。また、2D CADと3D CADの違いやCADソフトウェアの比較、選定ポイントについても説明しました。

さらに、CADと関連する応用技術であるCAMとCAEについても取り上げました。CAMは製造工程の自動制御に利用され、CAEは設計のシミュレーションと評価に役立っています。

最後に、CAD技術の進化と未来、AIやIoTとの融合、持続可能性の重要性に触れました。CADはますます高度化し、産業界における重要性は増しています。

CADを活用することで、より効率的な設計と生産が実現し、製品の品質向上や競争力の強化につながります。将来に向けて、さらなる発展が期待されるキャドの世界に目を向けましょう。
